大家好，我是来自广州的一位游戏特效设计师，曾参与多个Unity开发的游戏项目。

今天想分享怎样使用Unity创作一个初代变形金刚风格的视觉特效。

更多我的个人作品请观看：

高清画质

https://pan.baidu.com/s/17-YriZMnEuPbPL_YPCJTrg

1

灵  感

或许很多人认识变形金刚是从真人电影版开始，但我对变形金刚G1版情有独钟，

这种复古卡通风格勾起了我的童年回忆，因此想到创作一个这种风格的视觉特效。

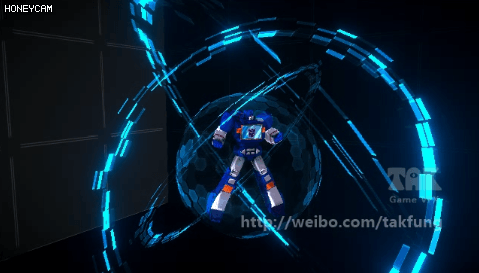

这个特效技能的主角是声波，在初代变形金刚动画中，他是蓝色索尼磁带录音机。

从这点出发，技能的构成元素跟声音声量有关，因此特效的设计运用了一些起伏的音量图标。

2

制 作 工 具

我使用的是Unity2017版本，使用Timeline配合Cinemachine制作镜头动画，

着色器工具使用Shader Forge，使用3D Max制作3D模型，Photoshop制作纹理贴图

3

音 量 光 环

具体的实现方法是利用模型和在Shader Forge制作的材质实现，

起伏的块面就酷似起伏的音量图标效果。

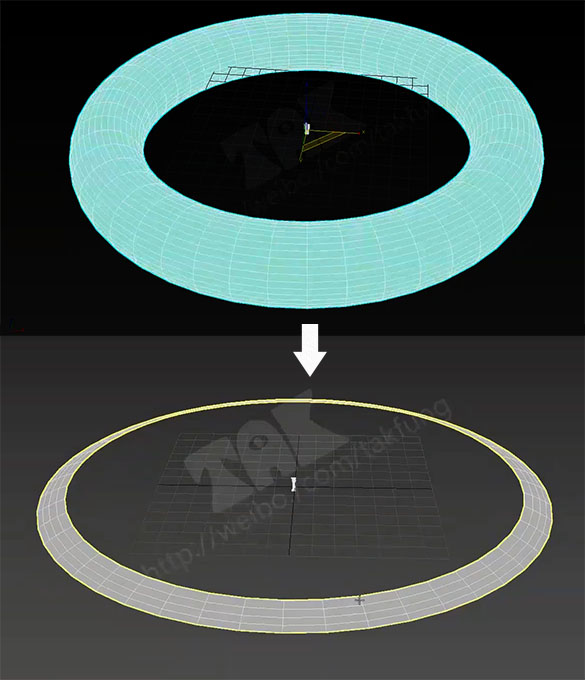

首先我在3D Max制作环状模型，在环状模型基础上制作，

删除多余的面后将块面彼此分离。因为之后要利用模型上

块面的法线方向来控制起伏，此处建模时的基础模型用环形效果最好，

保持每个面的法线方向都不一样，假如用锥形则无法达到效果。

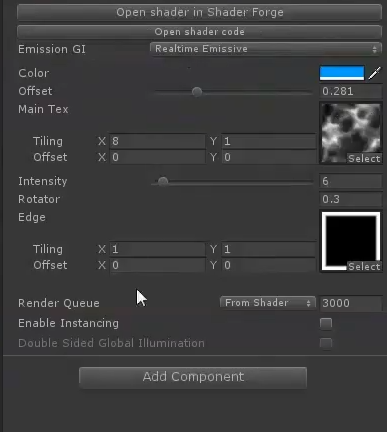

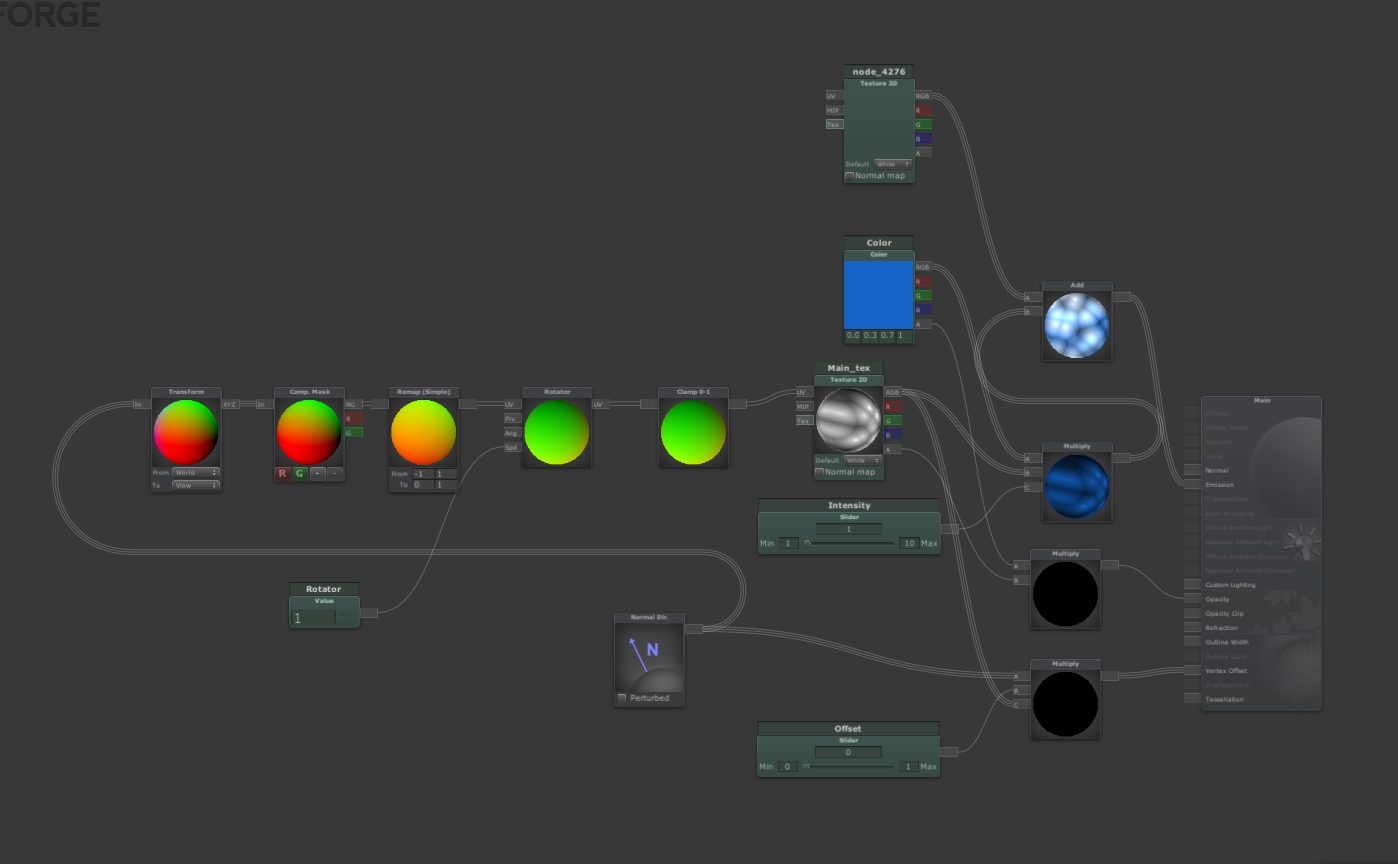

着色器的制作思路是利用一张纹理贴图来控制模型的颜色，透明度以及顶点位移高度。

通过贴图的明暗变化来控制顶点偏移，贴图的明暗变化与透明通道信息保持一致，增加了层次变化。

通过输出法线信息到贴图的UV通道，使得每个块面上呈现单个颜色，

因为每个块面的法线信息是一致的。将模型每个面的UV都映射在一个方形里，

利用另一张贴图给块面加上高亮的边缘，增加细节。

4

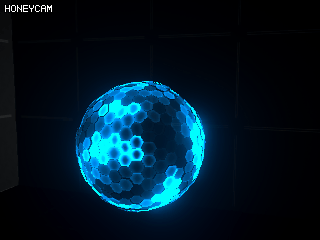

制 作 光 球

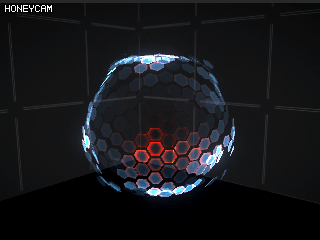

材质与光环大同小异，添加了高亮边缘的流光动画，

模型换成由六边形组成的球体，叠加了两个球体增加层次变化。

5

镜 头 动 画

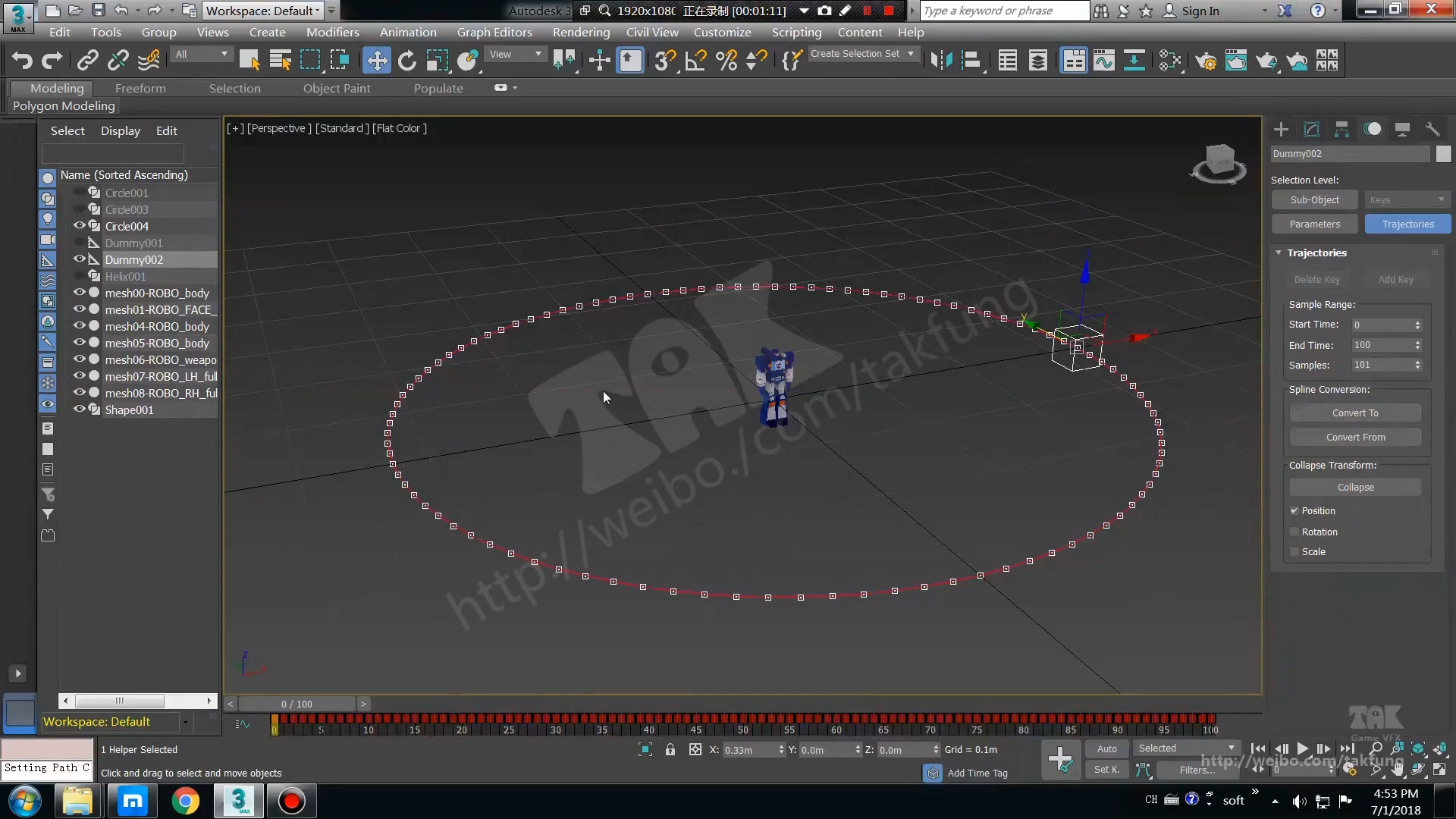

在这个特效里我在3D MAX里创建一个虚拟体，围绕圆形曲线做路径动画，

再导入Unity作为摄像机运动轨迹，这只是其中一种做法，不是唯一的。规则的运动方式，

比如圆形路径，也可以直接在unity里创建，假如要做成不规则运动在MAX会比较方便。

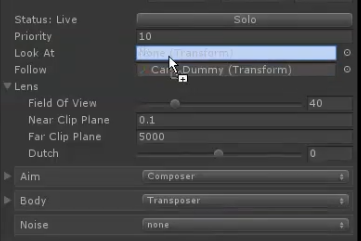

用Cinemachine创建虚拟摄像机，将3D Max导出的虚拟体拖到Follow的选项卡，

把主角的中心骨骼点拖到 Look at选项卡，使摄像机永远朝向主角。

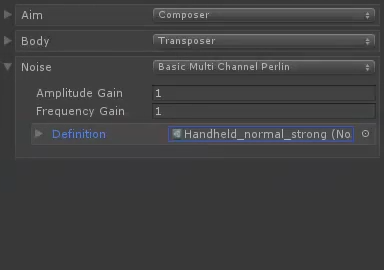

最后给镜头加上Noise，增添动感。

6

心 得 总 结

特效的设计要与主题和角色背景相结合，再进一步思考构成元素，进而思考画面构成，

进而动态变化，一步一步。比起专研材质技术，应该花更多心思在特效的设计上。

制作时间大概花了1~2天，构思草图大概花了1天。在制作光环3D模型时我

试验了几种不同的效果，以及不同细分面數和宽窄比例，最终发现必须让每个

面都保持不同法线方向，这个效果是最好的。

好的VFX还需有好的摄影机来表达。利用Cinemachine可以做出镜头动画的丰富变化，

这个特效里面运用360度旋转镜头，运动轨迹也可以做成螺旋线或不规则曲线，

只要镜头始终锁定朝向主角，会有更多变化和意想不到的效果；但曲线起伏不

宜过大，否则视觉上会感到不适。
