Shader效果：水果上蠕动的蛆虫—

资源准备

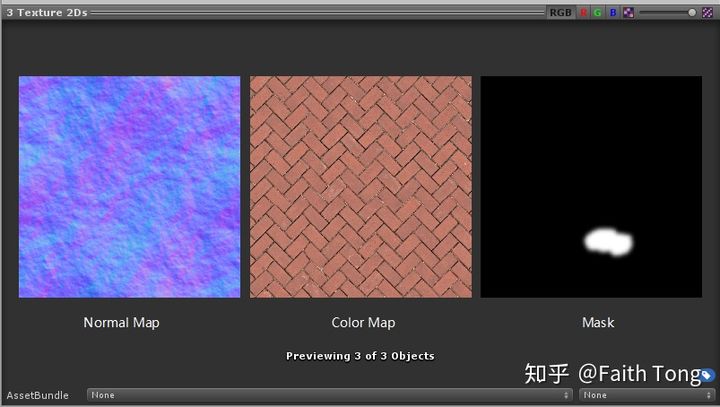

本Shader的编写逻辑还是跟之前一样的，所以需要准备的贴图也是跟之前一样

1.颜色贴图：我现在不用蛆虫了，用地砖

2.法线贴图：还是用来产生扭曲效果的

3.Mask：表示水坑的位置

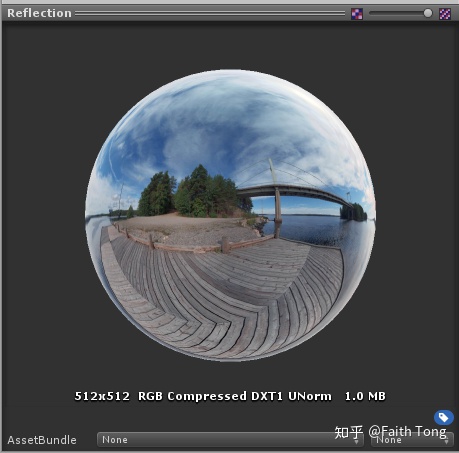

唯一不同的是，为了体现水坑的水面效果，我有加了一个cubemap作为环境反射。

下面开始进入代码讲解部分

定义属性

Shader "Custom/Puddle"{
	Properties
	{
		[Header(Color Properties)]
		_MainTex ("Main Texture", 2D) = "gray" {}

		// 波纹属性		[Space(20)]
		[Header(Ripple Properties)]
		_Normal ("Normal", 2D) = "bump" {}
		_NormalIntensity ("Normal Intensity", Range(0, 1)) = 0
		_NormalSpeedX ("Normal Speed X", Range(0,1)) = 0
		_NormalSpeedY ("Normal Speed Y", Range(0,1)) = 0

		// 水坑属性		[Space(20]
		[Header(Puddle Properties)]
		[NoScaleOffset]_NormalMask ("Normal Mask", 2D) = "white" {}
		_Depth ("Depth", Range(0, 1)) = 0

		// 反射属性		[Space(20)]
		[Header(reflection Properties)]
		[NoScaleOffset]_Cubemap ("Cubemap", Cube) = "" {}
		_Reflection ("Reflection", Range(0, 1)) = 0
	}

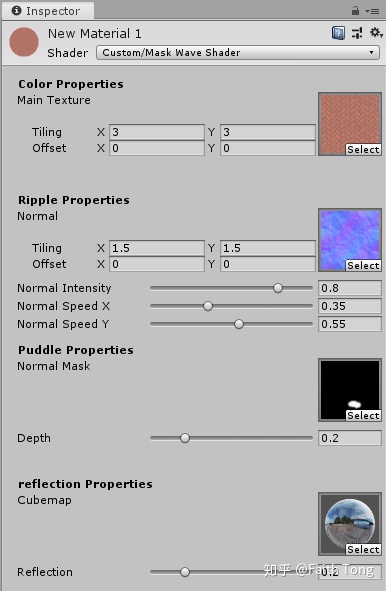

为了使用的时候更好的调节，这次开放的属性比较多。

[Header(######)]：在属性面板上添加标题，方便对不同类型的属性进行区分

[Space(count)]：在属性之间添加空行，还是为了隔开不同类型的属性

[NoScaleOffset]：在材质面板上隐藏Tiling和Offset

_NormalIntensity ：用于控制扭曲的强度

_NormalSpeedX ：用于控制横向扭曲的速度

_NormalSpeedY ：用于控制纵向扭曲的速度

_Depth ：用于控制水坑位置颜色的深度

_Reflection ：用于控制反射强度

结构体和CG变量

SubShader{
	Tags {"Queue" = "Geometry"}

	Pass
	{
		CGPROGRAM
		#pragma vertex vert		#pragma fragment frag		#include "UnityCG.cginc"
		struct v2f
		{
			float4 pos : SV_POSITION;

			float4 mainnormalCoord : TEXCOORD0; // 颜色和法线的纹理坐标			float2 maskCoord : TEXCOORD1; // Mask的纹理坐标
			float4 worldPos : TEXCOORD2; // 世界空间顶点坐标			float3 worldNormal : TEXCOORD3; // 世界空间法线坐标		};

		sampler2D _MainTex;
		float4 _MainTex_ST;

		sampler2D _Normal;
		float4 _Normal_ST;
		fixed _NormalIntensity;
		fixed _NormalSpeedX;
		fixed _NormalSpeedY;

		sampler2D _NormalMask;
		fixed _Depth;

		samplerCUBE _Cubemap;
		fixed _Reflection;

结构体存储了如下内容：

1.裁切空间顶点坐标

2.颜色贴图纹理坐标

3.法线贴图纹理坐标

4.Mask贴图纹理坐标

5.世界空间顶点坐标

6.世界空间法线坐标

其中，为了减少内插器的使用数量，颜色贴图和法线贴图的纹理坐标一起存到了mainnormalCoord 中。

顶点着色器

v2f vert (appdata_base v){
	v2f o;
	o.pos = UnityObjectToClipPos(v.vertex.xyz);

	// 计算贴图的纹理坐标	o.mainnormalCoord.xy = TRANSFORM_TEX(v.texcoord, _MainTex);
	o.mainnormalCoord.zw = TRANSFORM_TEX(v.texcoord, _Normal);
	o.mainnormalCoord.zw += float2(_NormalSpeedX, _NormalSpeedY) * _Time.x;
	o.maskCoord = v.texcoord.xy;

	o.worldPos = mul(unity_ObjectToWorld, v.vertex);
	o.worldNormal = normalize(UnityObjectToWorldNormal(v.normal));

	return o;}

在顶点着色器中，分别进行了如下计算

1.得到裁切空间顶点坐标

2.得到颜色贴图和法线贴图的纹理坐标

3.将法线贴图纹理坐标通过_Time变量进行不断偏移

4.得到Mask贴图纹理坐标

5.得到世界空间顶点坐标

6.得到世界空间法线坐标

片段着色器

                        fixed4 frag (v2f i) : SV_Target
			{
				// 计算法线强度				fixed2 normal = UnpackNormal(tex2D(_Normal, i.mainnormalCoord.zw)).xy;
				fixed mask = tex2D(_NormalMask, i.maskCoord);
				normal *= _NormalIntensity * mask * 0.01;

				// 计算颜色				float2 mainCoord = i.mainnormalCoord.xy + normal;
				fixed4 color = tex2D(_MainTex, mainCoord);
				color.rgb -= (mask * _Depth);

				// 计算反射				float3 viewDir = UnityWorldSpaceViewDir(i.worldPos.xyz);
				viewDir = normalize(viewDir);
				fixed3 refDir = reflect(-viewDir.xyz, i.worldNormal);
				fixed4 ref = texCUBE(_Cubemap, refDir);

				// 颜色与反射混合				return lerp(color, ref, mask * _Reflection);
			}
			ENDCG
		}
	}}
