Unity Surface Shader——自定义顶点修改函数
4121
1
13
拿一个飞毯效果作为讲解案例，开始之前先展示最终效果：

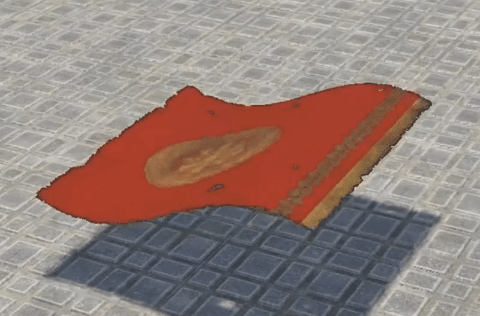

最终效果
1.在新场景里创建两个Plane，一个名为Ground，一个名为Carpet，缩放到适合的大小
2.创建两个材质，跟两个Plane的名字保持一致，并赋予给上一步创建的Plane
3.自己找适合的地面贴图贴在Ground材质上即可
4.新建SurfaceShader，拖给Carpet材质，然后开始编写shader
Properties
{
_MainTex ("Albedo (RGBA)", 2D) = "white" {}
_AlphaTest("AlphaTest", Range(0, 1)) = 0
_MetallicTex("Metallic", 2D) = "white"{}
_Metallic ("Intensity", Range(0,1)) = 0.0
_SmoothnessTex("Smoothness", 2D) = "white"{}
_Smoothness ("Intensity", Range(0,1)) = 0
_NormalTex("Normal", 2D) = "bump"
_Normal("Intensity", float) = 1
_Speed("Speed", float) = 1
_Frequency("Frequency", float) = 1
_Amplitude("Amplitude", float) = 1
}
1.定义了物理材质常用的Albedo、Metallic、Smoothness、Normal
2.然后又定义了飞毯的飞行速度，波浪出现的频率和波浪起伏的高度
3._AlphaTest属性是为了接下来传给alphatest，用于像素裁切
Tags
{
"RenderType" = "Opaque"
"Queue" = "AlphaTest"
}
LOD 200
CULL Off
CGPROGRAM
#pragma surface surf Standard fullforwardshadows vertex:vert addshadow alphatest:_AlphaTest
#pragma target 3.0
1.渲染类型为不透明
2.渲染顺序为透明度测试
3.CULL off：关闭模型面的剔除，这样模型的背面也会被渲染
4.使用默认的Standard光照模型
5.我们使用自定义的顶点函，命名为vert
6.修改了顶点函数之后，投影会出现跟模型不一致的现象，所以使用addshadow指令重新计算正确投影
7.透明类型为alphatest，然后把一开始定义的_AlphaTest属性传递过来，小于这个数值的像素会被裁切，大于这个数值的像素会被保留
sampler2D _MainTex;
sampler2D _MetallicTex;
sampler2D _SmoothnessTex;
sampler2D _NormalTex;
struct Input
{
float2 uv_MainTex;
};
half _Smoothness;
half _Metallic;
float _Normal;
half _Speed;
half _Frequency;
half _Amplitude;
1.在CG里重新定义之前的属性
2.定义Input结构体存储贴图坐标。
这里只是存储了Albedo贴图的坐标，接下来对所有贴图的采样都会使用Albedo的坐标，这么做有两大好处：
1.减少插值寄存器的数量，节省性能消耗
2.在材质的Inspector上只需要修改Albedo即可调整所有贴图的UV坐标
void vert(inout appdata_full v)
{
float time = _Time.y * _Speed;
float offset = (sin(time + v.vertex.z * _Frequency)) * _Amplitude;
v.vertex.y += offset;
}
1.这里使用了CG里提供的时间变量Time的y分量乘以_Speed属性，得到新的时间变量，以后我们就可以在材质的Inspector通过调节Speed属性控制飞毯的速度了
2.顶点z轴的坐标与_Frequency相乘，相当于对z轴进行了一个范围的缩放。然后跟time变量相加，是为了把顶点Z轴方向与时间结合在一起变为动态变量。经过sin处理之后，可以得出一个随时间推迟而循环浮动的偏移值。最后乘以_Amplitude属性可以控制偏移的大小
3.顶点的y方向加上这个偏移值，实现垂直方向上的上下浮动效果
void surf (Input IN, inout SurfaceOutputStandard o)
{
fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
o.Albedo = c.rgb;
o.Alpha = c.a;
o.Metallic = tex2D(_MetallicTex, IN.uv_MainTex) * _Metallic;
o.Smoothness = tex2D(_SmoothnessTex, IN.uv_MainTex) * _Smoothness;
fixed3 n = UnpackNormal(tex2D(_NormalTex, IN.uv_MainTex)).rgb;
n.x *= _Normal;
n.y *= _Normal;
o.Normal = n;
}
ENDCG
1.使用Albedo贴图的坐标对所有的贴图进行采样，得出表面函数最终的输出变量
2.法线的x和y分量分别乘以_Normal属性，可以控制法线强度，最终输出到表面函数的法线变量

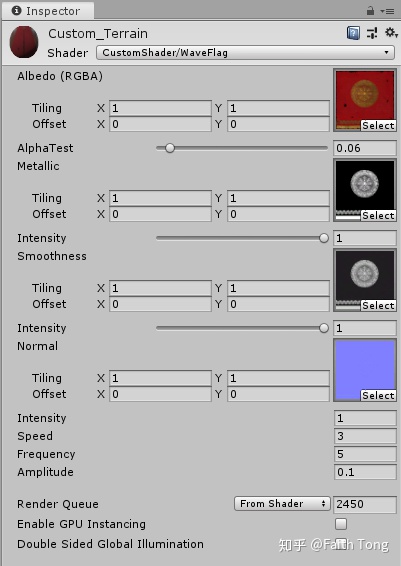

本次案例使用的是一张带有Alpha通道的贴图，Alpha通道用于透明测试。

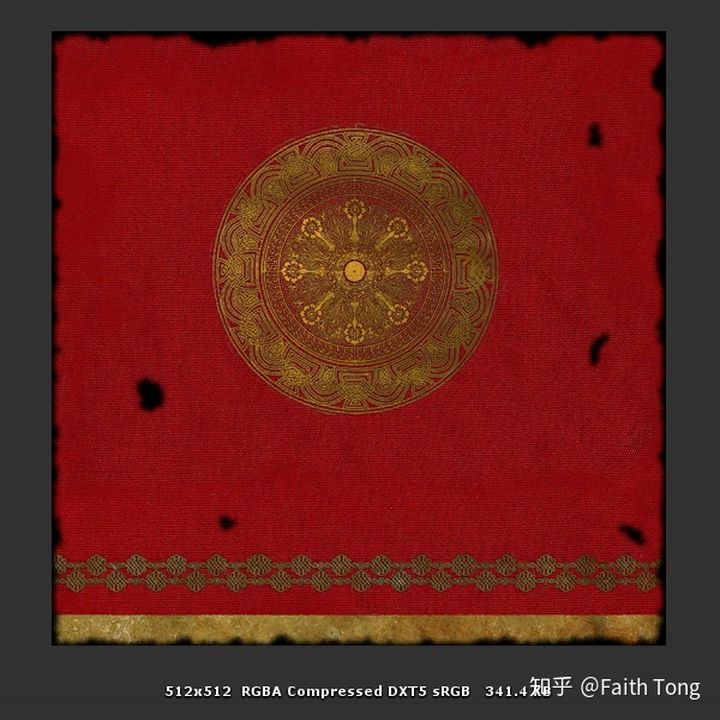

RGB通道

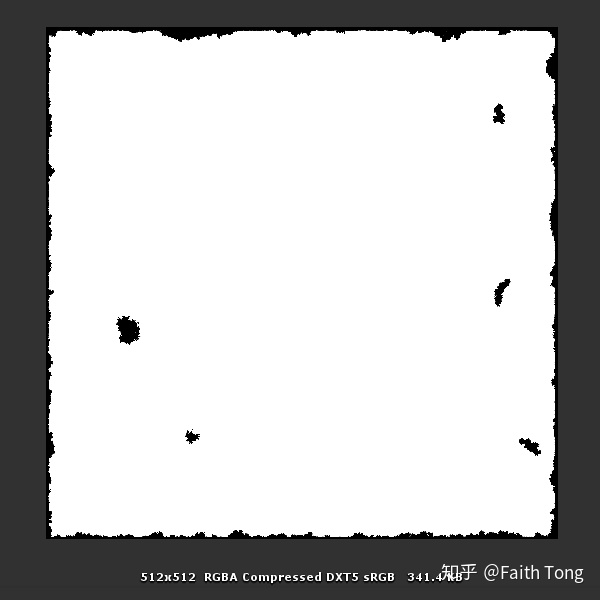

A通道
可以说投影计算的非常完美。
